Scryo® S-400 UHV 低温插件



Scryo®S-400(简称S-400)是一款超高真空兼容低温插件,专为ARPES、STM、AFM、红外、磁光、铁磁共振和高能物理等需要超高真空环境的实验设计,采用超高真空材质和工艺,允许高温烘烤。

S-400低温插件通过高效绝热传输管线,将液氦传输到恒温器的汽化器内高效汽化,可在1.8K-500K温度范围内变温和控温。内置式加热器与样品空间是隔离的,避免加热器工作时对超高真空腔的真空度产生影响,S-400低温插件具有质量轻、降温速度快等特点,可在任意方向安装,标准CF35刀口法兰,可选配其他规格,方便与用户提供的UHV腔集成,从刀口法兰到冷指的长度可定制。

S-400低温插件提供多种选配,如各种UHV型电贯穿、800K高温、UHV型平移台、泵抽差分旋转台、Tilt俯仰台以及UHV兼容校准型温度计等,也可选配带光学窗口的UHV型真空罩。

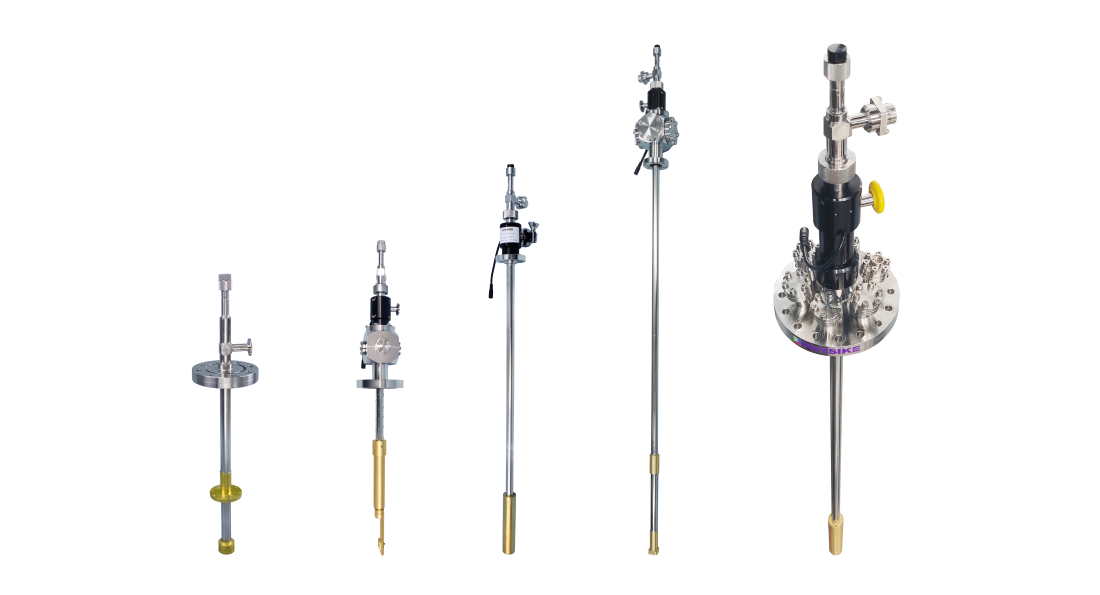

几种典型S-400 UHV低温插件(仅供参考)






技术参数与领域




典型特性

样品环境

超高真空

标称温度范围

1.8K-500K(备注:4.5K以下需要泵抽)

标称温度稳定性

优于±25mK

工作方向

任意方向

典型应用

ARPES、STM、AFM、红外、磁光、铁磁共振和高能物理

备 注

S-400与Qcryo形成不消耗液氦的闭环干式低温系统




可选配置

UHV电贯穿 (多针、BNC、SMA等)

CF63,CF100,CF150等规格

松套法兰

90º电学弯头和出气口弯头

线性操作器、旋转台和倾斜台

(马达驱动)旋转台

定制冷指长度

定制液氦传输管线长度

更低温度的双冷屏

800K高温

UHV型真空外罩

UHV型光学窗

与Qcryo形成不消耗液氦的闭环干式低温系统


S-400低温插件/恒温器与氦循环低温系统(Qcryo®)结合形成不消耗液氦的干式闭环低温系统(Qcryo-S-400),最低温度:<2.5K(选配:<1.8K),并具有超低震动特性。








示    例

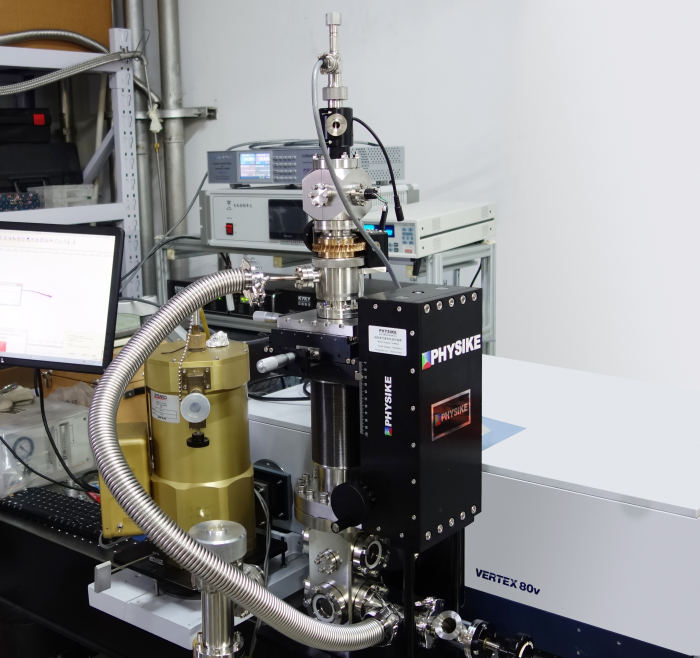

▇ S-400低温恒温器

集成三维平移台和马达驱动的差分旋转台的UHV真空腔,配多路红外光学窗,与Bruker 80V真空型傅里叶光谱仪匹配使用,用于红外反射等实验。

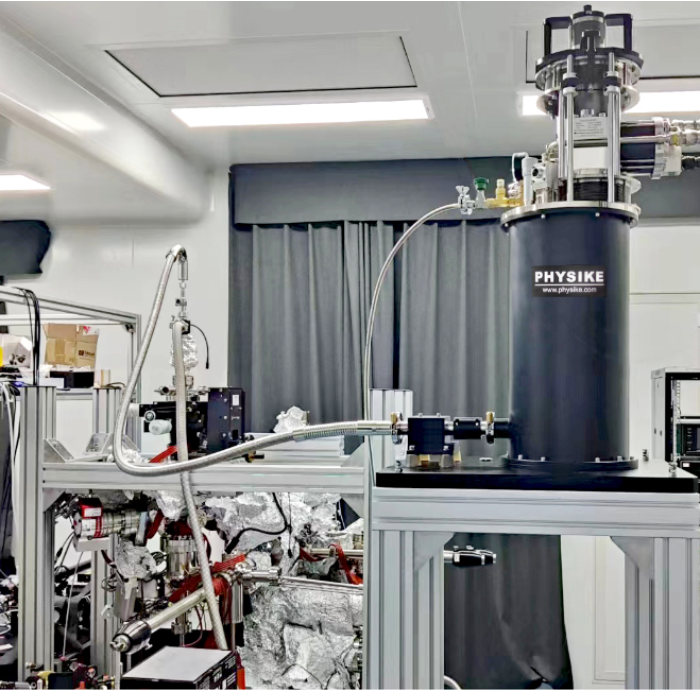

▇ Qcryo-S-400闭环干式UHV低温系统

应用于STM,可实现皮米级分辨率。









▇ Qcryo-S-400干式低温系统

用于钻石AFM谱仪,实现低温强磁场下纳米级高空间分辨和超高灵敏度探测。











▇  Qcryo-S-400闭环干式低温系统

匹配角分辨光电子能谱仪(ARPES,用于高温超导材料、庞磁电阻材料、重费米子材料等强关联电子体系的研究。











▇  Qcryo-S-400闭环干式UHV低温系统

匹配高灵敏时辨激光诱导红外荧光光谱和表面红外吸收光谱测量系统,研究固体表界面分子吸附/脱附,振动能弛豫、能量传输以及光催化等固态表面基元化学动力学过程。









▇  Qcryo-S-400闭环干式低温系统

匹配多轴磁体,用于低温下铁磁共振实验。
