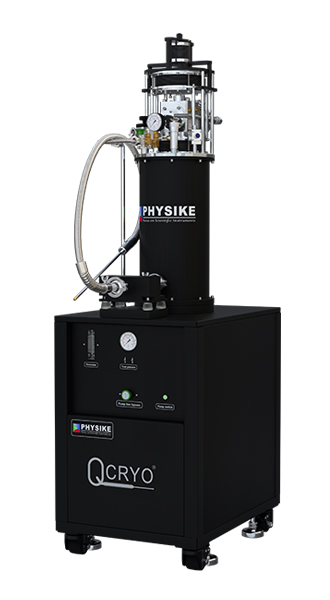

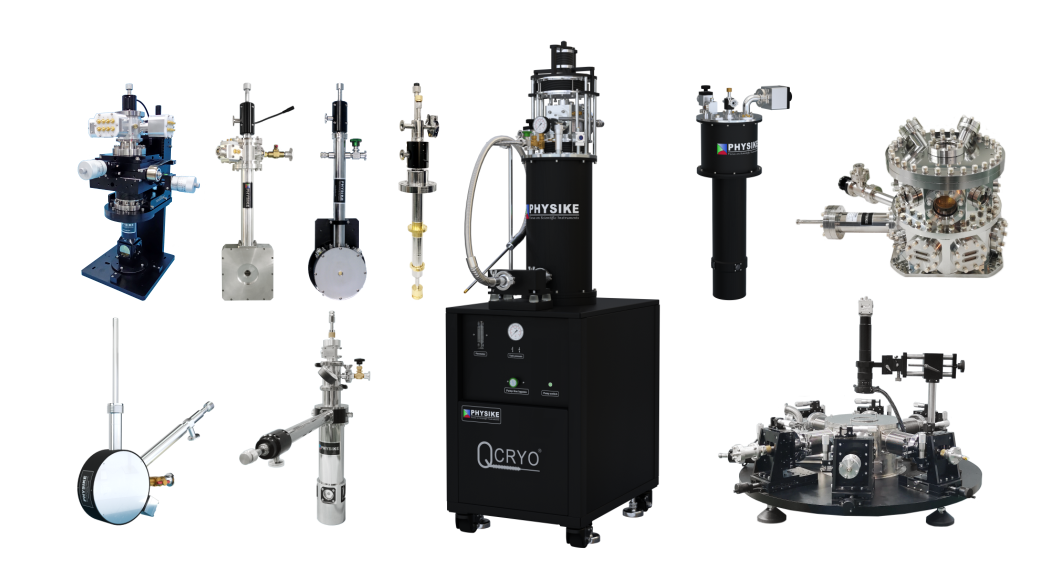

Qcryo®氦循环低温系统
氦循环低温系统(注册商标:Qcryo®)是新型多功能高效低温系统,高效地将普通商用4K制冷机转化为振动水平更小温度更低的优质冷源,经超绝热柔性管线传输给各类低温恒温器,结合气体处理系统,形成闭环系统,无需消耗液氦即可将远端的连续流低温恒温器降到<2.5K(选配:<1.8K,1.3K)。Qcryo与亚K低温恒温器可形成为最低温度小于800mK的超低振动干式亚K低温系统,与连续流He-3低温恒温器结合在一起形成最低温度小于350mK的低振动干式连续He-3超低温系统,与单发He-3低温恒温器结合在一起形成最低温度小于280mK的低振动干式单发He-3超低温系统。
Qcryo解决了目前商用低温制冷机普遍振动较大问题,可将多种商用低温恒温器升级为不消耗液氦的干式闭环低温系统,特别适用于对振动敏感的实验(如STM、SEM、AFM、TEM、SNOM、显微光学、单量子点探测、ESR/EPR、离子阱、冷原子/冷分子、光频标、NanoARPES和高能物理等)。
Qcryo与液氦型低温探针台形成不消耗液氦的超低振动干式探针台。此外,Qcryo可将液氦型Bolometer升级为不消耗液氦的干式闭环系统。
【 超低振动 】
Qcryo®采用冷头悬浮减振专利技术,结合多重减振技术和超绝热柔性传输管线,解决了常规制冷机振动大问题,特别适用于对振动敏感的低温实验。
【 超强冷却能力 】
Qcryo®采用多重预冷技术结合独特的自恒压气体处理系统,是2.5K,1.8K,1.3K,800mK、350mK(连续)和280mK(单发)等各种低温恒温器的理想冷源。
【 兼容性好 】
Qcryo®兼容多种商用连续流低温恒温,也可作为超低振动干式亚K制冷机和超低振动干式He-3制冷机的冷源,
还可将液氦型bolometer和低温探针台升级为不消耗液氦的闭环系统。
【 使用费用低 】
Qcryo®不消耗液氦,使用运行费用大大降低。
【 集成度高,节省空间 】
Qcryo®提供高度集成的机柜,无需大容积氦回收气囊,极大地节约了占地面积。
Qcryo®氦循环低温系统典型特点 | |
超强冷却能力 | <2.5K,<1.8K, <1.3K, <800mK,<350mK(连续)和280mK(单发)(备注:匹配合适的低温恒温器) |
超低震动 | 消除常规干式制冷系统的振动问题,应用于STM领域可获得优于皮米分辨率 |
应用领域广 | STM、AFM、SEM、TEM、NanoARPES、显微光学、单光子探测、Raman、磁光、近场光学、布里渊散射、红外、级联激光、X-ray、中子散射、高能物理、高压物理、离子阱、冷原子/冷分子、光频标、穆斯堡尔谱、NMR、ESR/EPR、SQUIDS测试、量子芯片测试和低温摩擦等 |
超高温度稳定性 | 独特恒压反馈气体处理系统和多重预冷技术,在最低温度附近达到mK级温度稳定性 |
兼容性好 | 可将大多数商用液氦型低温恒温器(包括连续流低温恒温器、亚K低温恒温器、He-3低温恒温器、低温探针台和Bolometer)升级为不消耗液氦的闭环系统 |
连续运行 | 连续长时间运行,换样时也无需停机 |
配置灵活 | 多种GM制冷机、脉管机和多款循环密封泵供选择 |
运行成本低 | 无需消耗液氦或氦气,使用费用大大降低 |
Qcryo®氦循环低温系统典型技术参数 | |||

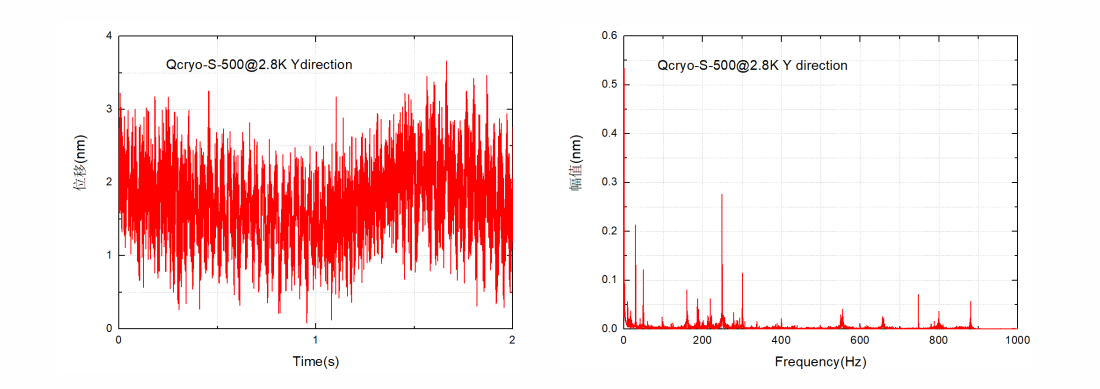

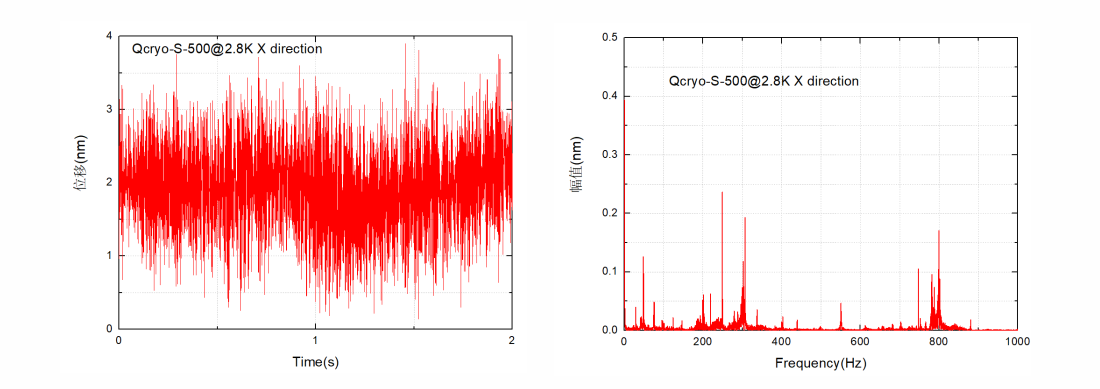

完全闭环 | 不消耗液氦或氦气 | 超低震动 | <3nm |
最低温度 | <2.5k | 超低漂移 | <2nm/min |
兼容性好 | 匹配多数商用开环低温恒温器,亚K低温恒温器和He-3低温恒温器等 | ||
备 注 | 基于S-500低温系统的测试结果,无外加热负载 |
项目案例
▇ 低振动无液氦红外低温系统(型号:Qcyo-S-100)
低振动无液氦红外低温系统(型号:Qcyo-S-100)匹配Bruker 80V真空型傅里叶光谱仪,实现低温红外光荧光、透射、光电流谱和红外探测器暗电流测试。

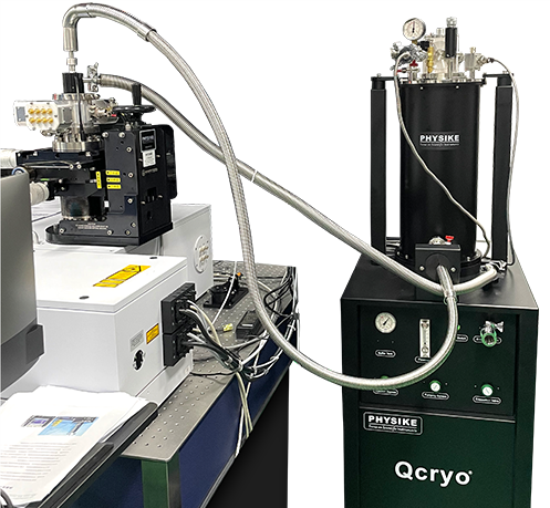

Qcryo S-100低温系统匹配Bruker 80V真空型傅里叶光谱仪的PL模块

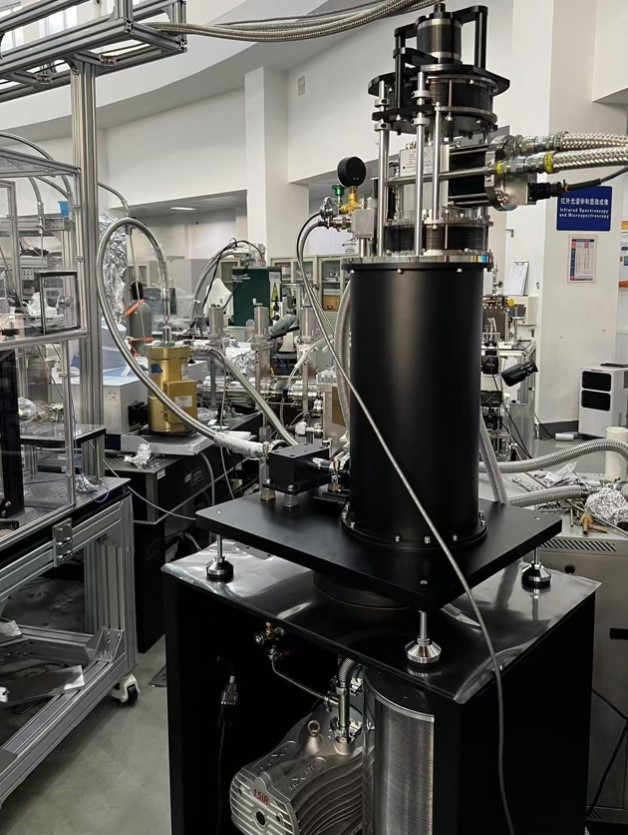

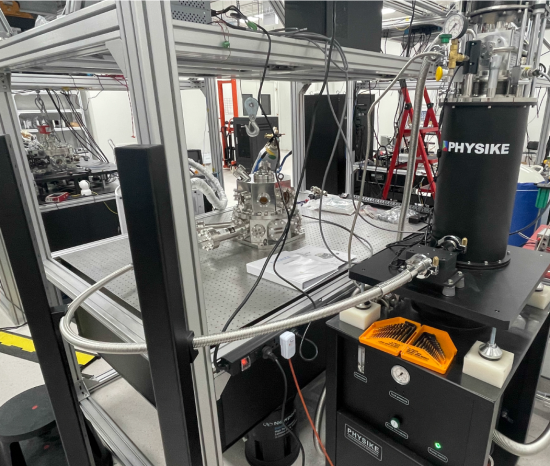

▇ 干式超低振动超高真空兼容低温系统(型号:Qcyro-S-200)
干式超低振动超高真空兼容低温系统(型号:Qcyro-S-200),冷板尺寸达到25cm,样品腔高度达50cm,最低温度:<3K,温度稳定性:±1mK@10min,适合量子器件、离子阱、冷原子/冷分子等测试。

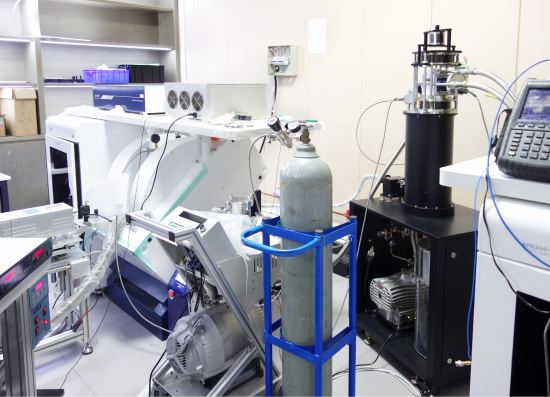

▇ 紧凑型无液氦显微低温系统(型号:Qcryo-S-300)

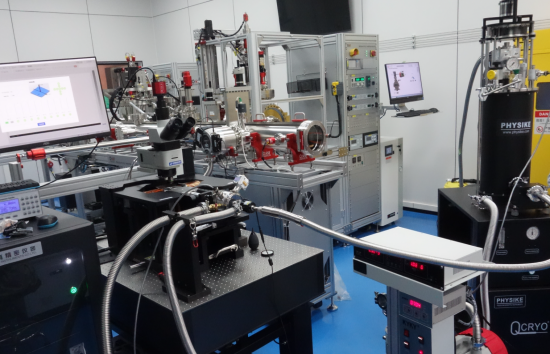

紧凑型无液氦显微低温系统(型号:Qcryo-S-300)匹配磁光克尔显微镜,超紧凑型尾部匹配电磁铁,用于磁光克尔显微成像测试和磁畴反转等测试,最低温度:<2.5K。
干式闭环显微低温系统(Qcryo-S-300),匹配磁光克尔显微成像系统,用于低温下磁光克尔显微成像测试和磁畴反转等测试,最低温度:<2.5K
▇ 紧凑型无液氦显微低温系统(型号:Qcryo-S-300)
紧凑型无液氦显微低温系统(Qcryo-S-300)集成BeCu金刚石对顶压机和双气膜调压机构,允许在低温下远程高精度原位调压,用于低温高压强X-ray实验。

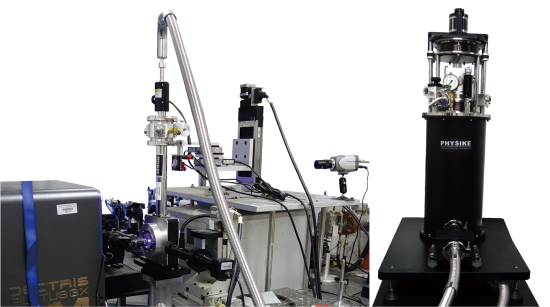

集成Qcryo-S-300低温系统的低温高压强X-ray实验装置

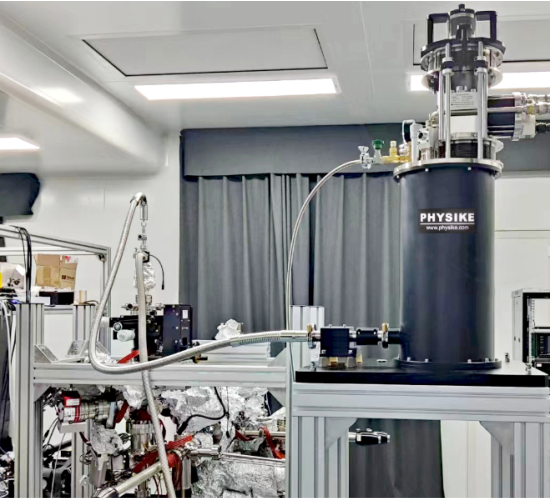

▇ 超高真空兼容无液氦低温插件(型号:Qcryo-S-400)

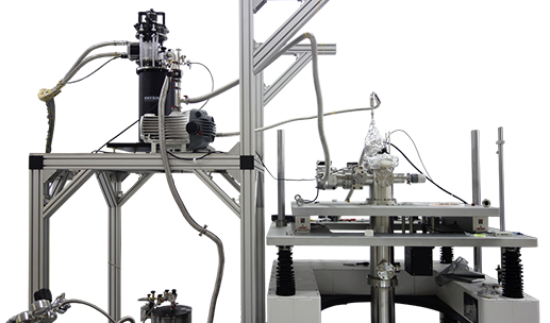

超高真空兼容无液氦低温插件(型号:Qcryo-S-400)应用STM和AFM等领域,实现原子级分辨。
Qcryo-S-400低温插件应用于量子钻石AFM,实现原子级高空间分辨和超高灵敏度探测
Qcryo-S-400低温插件应用于STM,实现皮米级分辨率

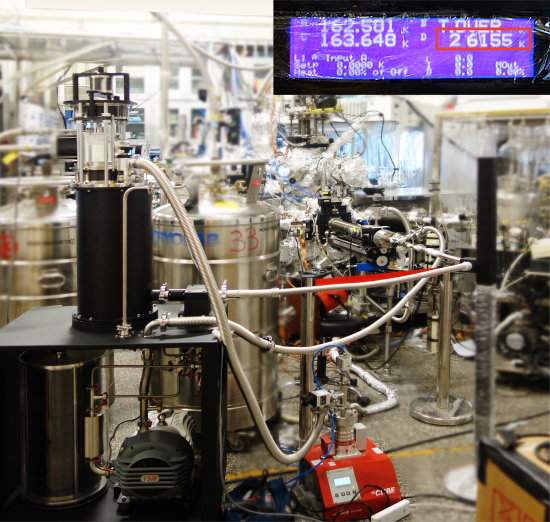

▇ 无液氦显微低温系统(型号:Qcyro-S-500)
无液氦显微低温系统(型号:Qcyro-S-500),与低温微区光电测试系统集成,实现从2.5K-350K的温度范围内的反射/透射谱、光电导、拉曼光谱、荧光荧光寿命测试、单点以及两维扫描成像测试。

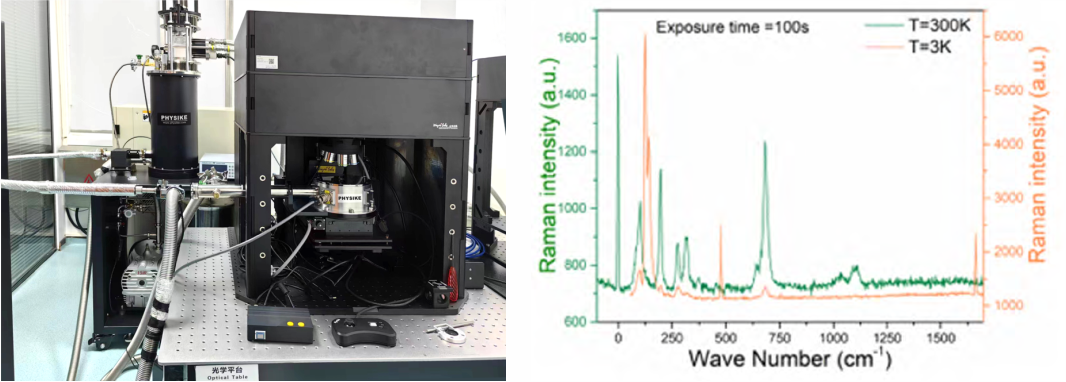

集成Qcyro-S-500低温微区光电测试系统(左)与该低温微区光电测试系统典型测试数据(右)

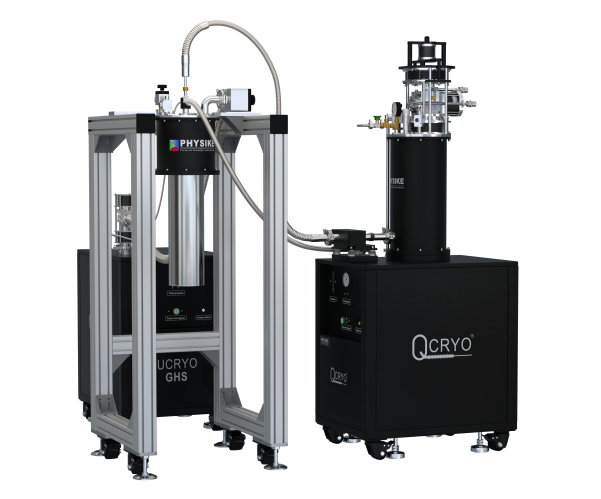

▇ 分体连续型亚K制冷机
分体连续型亚K制冷机采用分体式设计,可在<800mk以下温度连续运行。该低温系统由氦循环低温系统(Qcryo®)和亚K恒温器两部分构成,这种分体式设计彻底将4K制冷机冷头和氦气压缩机的震动和亚K恒温器隔离,特别适用于对震动敏感的低温实验(如STM、SEM、AFM、显微镜、单量子点、单光子探测等)。

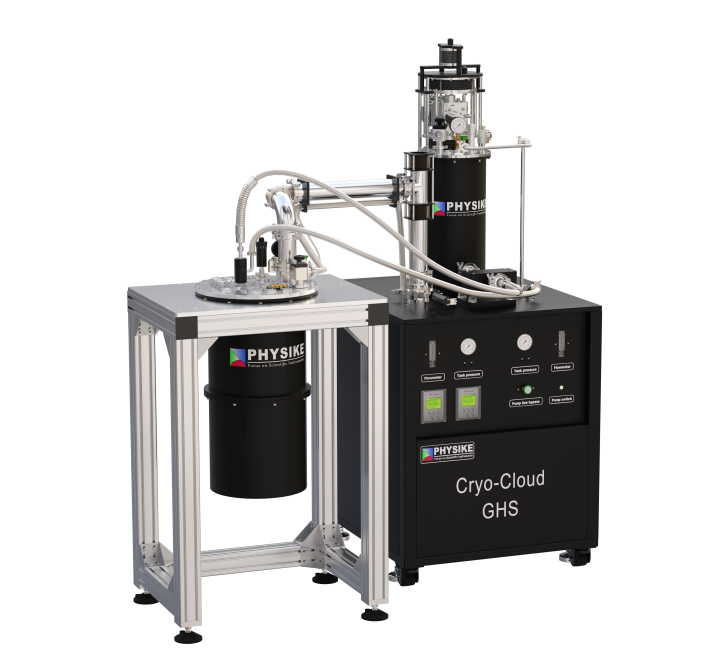

▇ 分体式连续型He-3制冷机
分体式连续型He-3制冷机冷源来自氦循环低温系统(Qcryo®),可在<350mK以下温度连续运行,该低温系统彻底将冷头和压缩机的震动和He-3制冷机部分隔离,解决目前干式He-3制冷机普遍存在的震动较大问题,特别适用于对震动敏感的实验,如STM、SEM、AFM、显微镜、单量子点、单光子探测和量子科技等领域。

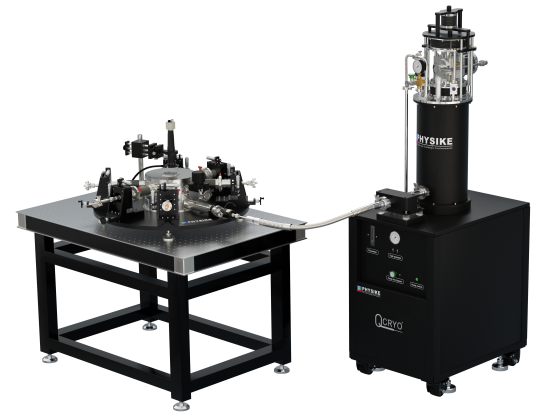

▇ 超低振动干式低温探针台系统(型号:Cryopro-Qcryo)
超低振动干式低温探针台系统(型号:Cryopro-Qcryo)采用分体式低振动设计,标准四个三同轴探针臂,最低温度小于3K。可选配光纤探针臂和射频电缆等。
